華大半導體HC32F460——更靈活的GPIO口配置

發布時間：2022-08-01 09:35:22

GPIO口是單片機最常用的功能，但是單片機的型號和廠家眾多，不少開發人員都面臨著這樣的問題，那就是一旦更換一款單片機，幾乎所有的外設引腳都需要重新設計一次。

這也是為什么很多開發人員都喜歡Pin to Pin的替代方案，但是從靈活性的角度來考慮，這只是一種暫時的解決方案。以SPI為例，傳統的單片機大多提供2到3組引腳供開發人員選擇，許多還涉及了外設地址的重映射。

可即使是這樣，開發人員在進行單片機型號替換的硬件設計之時，還是要對著手冊，一個個引腳進行對照，這樣非常麻煩。那么有沒有一款單片機，幾乎可以任意配置GPIO口的外設功能呢？

答案是肯定的！就是HC32F460這款單片機，從它的數據手冊中我們可以看出，它的外設可選功能非常豐富（如下表所示），然而這張表并不是它IO全部的功能，在表格的最后一列我們可以看到，有幾十個功能被歸結成了一組，一共有兩組功能。

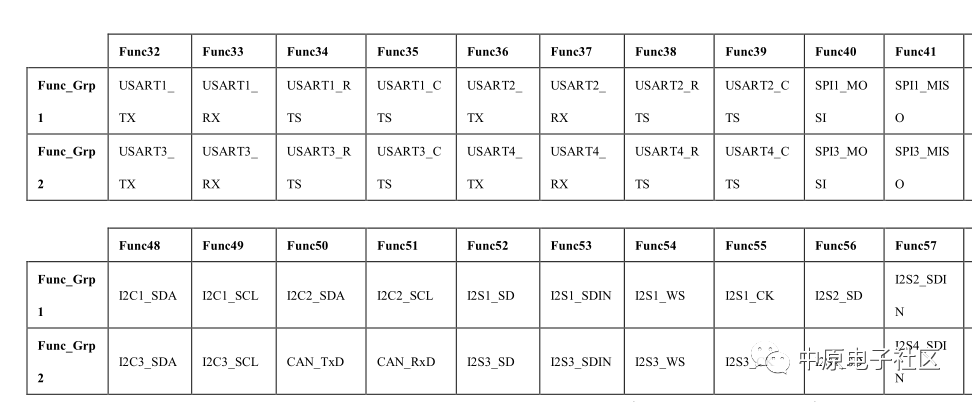

這兩組功能（下表所示）主要是串口功能，該系列單片機最多有64 個引腳支持 Func32~63 功能選擇，Func32~63 主要為串行通信功能（包含USART，SPI，I2C，I2S，CAN），分成兩組 Func_Grp1, Func_Grp2。

可以說在大部分情況下，移植工作中最常見到的就是這樣串行通信口外設引腳不一致，所導致的硬件工作的繁瑣。而使用HC32F460則沒有這個煩惱。

另外，單片機在設計的時候還會發生硬件人員為了布線方便而忽視軟件編程的問題，這在傳統的單片機上幾乎是難以調和的矛盾。但是HC32F460則可以非常靈活地進行配置，這樣軟件設計人員就不用擔心硬件設計人員為了布線方便所導致的軟件設計上的麻煩。

當然，對于習慣了傳統單片機的設計人員，在第一次使用這款單片機的時候會有些不習慣，畢竟過于靈活了。如果有不明白的地方，歡迎聯系我們，我們有專門的FAE會為您解答。

最后，我們會不定期更新關于華大單片機開發方面的實用干貨，歡迎點贊關注！
